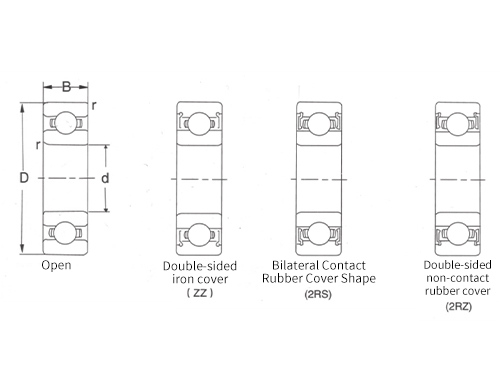

| Číslo ložiska | Vonkajšie meranie | Základné hodnotenie pána (lbs) | Hmotnosť | ||||||||
| OTVORENÉ | Bore | Vonkajší priemer | Šírka (OPEN) | Šírka (ZATVORENÉ) | Dynamický | Statické | ZATVORENÉ | ||||
| d | D | B | B1 | Cr | Kor | (kg) | |||||
| v | mm | v | mm | v | mm | v | mm | N | |||
| R2 | 1/8 | 3.175 | 3/8 | 9.52 | 32.5 | 3.969 | 32.5 | 3.969 | 640 | 222 | 0.0013 |
| R2A | 1/8 | 3.175 | 1/2 | 12.7 | 11/64 | 4.366 | 11/64 | 4.366 | 1147 | 396 | 0.0032 |
| R3 | 3/16 | 4.763 | 1/2 | 12.7 | 32.5 | 3.969 | 0.196 | 4.978 | 1311 | 489 | 0.0027 |
| R3A | 3/16 | 4.763 | 1/2 | 12.7 | 0.196 | 4.978 | 0.196 | 4.978 | 1311 | 489 | 0.0027 |
| R4 | 1/4 | 6.35 | 5/8 | 15.875 | 0.196 | 4.978 | 0.196 | 4.978 | 1489 | 618 | 0.0045 |
| R4A | 1/4 | 6.35 | 3/4 | 19.05 | 32. 7 | 5.556 | 32. septembra | 7.144 | 2334 | 884 | 0.0092 |
| R6 | 3/8 | 9.525 | 7/8 | 22.225 | 32. 7 | 5.556 | 32. septembra | 7.144 | 3379 | 1429 | 0.0118 |
| R8 | 1/2 | 12.7 | 1-1/8 | 28.575 | 1/4 | 6.35 | 16.5 | 7.938 | 3911 | 2244 | 0.0210 |
| R10 | 5/8 | 15.875 | 1-3/8 | 34.925 | 32. septembra | 7.144 | 32. 11 | 8.731 | 4605 | 2774 | 0.0367 |
| R12 | 3/4 | 19.05 | 1-5/8 | 41.275 | 16.5 | 7.938 | 7/16 | 11.113 | 7246 | 4445 | 0.0630 |
| R13 | 3/4 | 19.05 | 1-3/4 | 44.45 | 3/8 | 9.525 | 7/16 | 11.113 | 7490 | 4785 | 0.0920 |
| R14 | 7/8 | 22.225 | 1-7/8 | 47.625 | 3/8 | 9.525 | 1/2 | 12.700 | 7735 | 4939 | 0.0970 |
| R16 | 1 | 25.4 | 2 | 50.8 | 3/8 | 9.525 | 1/2 | 12.700 | 8224 | 5432 | 0.1070 |
| R18 | 1-1/8 | 28.575 | 2-1/8 | 53.975 | 3/8 | 9.525 | 1/2 | 12.700 | 9557 | 6255 | 0.1220 |
| R20 | 1-1/4 | 31.75 | 2-1/4 | 57.15 | 3/8 | 9.525 | 1/2 | 12.700 | 10758 | 7513 | 0.1250 |
| R22 | 1-3/8 | 34.925 | 2-1/2 | 76.2 | 7/16 | 11.113 | 9/16 | 14.288 | 12251 | 8490 | 0.1388 |
| R24 | 1-1/2 | 38.1 | 2-5/8 | 66.675 | 7/16 | 11.113 | 9/16 | 14.288 | 12918 | 9264 | 0.1848 |
Guličkové ložiská s hlbokými drážkami sú široko používaným typom valivých ložísk navrhnutých na znášanie radiálneho aj axiálneho zaťaženia. Tieto ložiská ponúkajú množstvo výho...
ČÍTAJTE VIACA dvojradové guľkové ložisko je valivé ložisko, ktoré obsahuje dva paralelné rady guľôčok obiehajúcich v dvoch drážkach obežnej dráhy opracovaných do jedného vnúto...
ČÍTAJTE VIACGuličkové ložiská s hlbokými drážkami majú hlbšie, presnejšie vytvorené drážky obežnej dráhy ako štandardné plytké drážky alebo iné bežné guľôčkové ložiská , čo im umožňuje ...
ČÍTAJTE VIACÚvod k vodiacim kladkám série LR: Presnosť v lineárnom vedení Vo svete strojárstva a priemyselnej automatizácie sa Pásový valec série LR predstavuje špecializovanú triedu...
ČÍTAJTE VIACGuľôčkové ložiská s hlbokými drážkami, ako jeden z najbežnejších typov valivých ložísk, sú široko používané v rôznych typoch mechanických zariadení vďaka svojej jednoduchej konštrukcii, ľahkej inštalácii a údržbe. Vydržia radiálne zaťaženie a určité axiálne zaťaženie a sú nepostrádateľnými komponentmi v mnohých priemyselných odvetviach, ako sú motory, automobily, poľnohospodárske stroje, obrábacie stroje a domáce spotrebiče. Inchové guľkové ložiská Ningbo Wanshun série s hlbokými drážkami, založené na dedičstve tradičných výhod, ďalej zlepšili výkon a spoľahlivosť produktov prostredníctvom technologických inovácií a kontroly kvality.
Séria 42 a 43: presné polohovanie, efektívna prevádzka
Séria 42 a 43 od Ningbo Wanshuna palcové guľkové ložiská sú navrhnuté tak, aby spĺňali požiadavky vysokej presnosti, vysokej rýchlosti a vysokého zaťaženia. Tieto dva rady produktov využívajú pokročilú výrobnú technológiu a prísne procesy kontroly kvality, aby sa zabezpečila dokonalá zhoda vnútorných a vonkajších krúžkov, oceľových guľôčok a klietok ložísk a dosiahli sa extrémne nízke koeficienty trenia a vynikajúca presnosť otáčania. Či už ide o náročné aplikácie s vysokou rýchlosťou otáčania alebo pre ťažké zariadenia vystavené veľkému nárazovému zaťaženiu, guľkové ložiská série 42 a 43 môžu poskytnúť stabilnú a spoľahlivú podporu prevádzky.
Ningbo Wanshun si dobre uvedomuje, že technologické inovácie sú nevyčerpateľnou hnacou silou trvalo udržateľného rozvoja podnikov. Preto spoločnosť naďalej investuje do výskumu a vývoja produktov a zaväzuje sa zlepšovať technický obsah a pridanú hodnotu produktov. Vo výrobnom procese guľkových ložísk série 42 a 43 spoločnosť zaviedla pokročilé zariadenia na spracovanie CNC a automatizované výrobné linky na dosiahnutie úplnej kontroly kvality od surovín vstupujúcich do továrne až po hotové výrobky opúšťajúce továreň. Zároveň spoločnosť zaviedla aj kompletný testovací systém využívajúci pokročilé testovacie nástroje a zariadenia na vykonanie komplexného testovania rôznych výkonnostných ukazovateľov produktov, aby sa zabezpečilo, že každá sada ložísk spĺňa alebo dokonca prekračuje priemyselné štandardy.
„Spokojnosť zákazníka je stredobodom“ je koncept riadenia kvality, ktorého sa Ningbo Wanshun vždy držal. Spoločnosť prísne implementuje systém manažérstva kvality ISO9001. Od obstarávania surovín, výroby a spracovania, kontroly hotových výrobkov až po popredajný servis, každý odkaz je prísne prevádzkovaný v súlade so štandardnými postupmi, aby sa zabezpečila stabilná a spoľahlivá kvalita produktu. Práve toto vytrvalé úsilie o kvalitu vynieslo britským guľôčkovým ložiskám Ningbo Wanshun dobrú povesť a široké uznanie na trhu.
Tvárou v tvár budúcnosti bude Ningbo Wanshun naďalej presadzovať obchodnú filozofiu „najskôr si nájsť priateľov a potom podnikať, vzájomný prospech a spoločný rozvoj“ a aktívne spolupracovať a komunikovať s priateľmi zo všetkých oblastí života doma aj v zahraničí. Spoločnosť je ochotná pracovať ruka v ruke so zákazníkmi s vysokokvalitnými produktmi, rozumnými cenami a premyslenými službami, aby vytvorila žiarivejší zajtrajšok.
