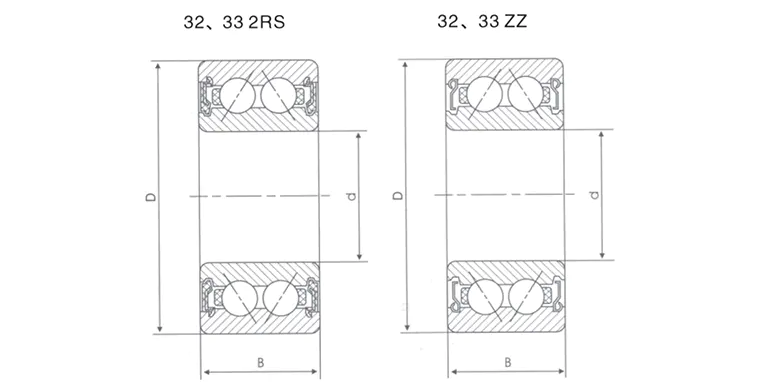

Základné zloženie
Vnútorné a vonkajšie krúžky: Presné opracované stopy s drážkami, zvyčajne vyrobené z ocele s vysokým obsahom uhlíka.
Dvojlôžkové gule: Dva rady oceľových guličiek sú usporiadané v konkrétnom uhle na dosiahnutie obojsmerného zdieľania zaťaženia.
Klietka: nylon, mosadz alebo oceľ, aby sa zabezpečilo rovnomerné rozdelenie guličiek a znížilo trenie.
Kontaktný uhol (a): zvyčajne 15 °, 25 ° alebo 40 °, čím väčší je uhol, tým silnejšia je kapacita axiálneho zaťaženia.
Rozdiely od ložísk s jedným radom
| Funkcie | Jednostupňové uhlové kontaktné ložisko guľôčkového ložiska | Dvojitý riadok s uhlovými kontaktnými ložiskami |
| Smer | Jednosmerný radiálny | Obojsmerný axiálny radiálny |
| Tuhosť | Znížiť | Vyššia (podpora dvojitého radu) |
| Zložitosť | Je potrebné používať v pároch | Používajte nezávisle na zjednodušenie montáže |
2. Princíp vysokej kapacity zaťaženia
- Mechanické výhody symetrického rozloženia dvojradového rade
Radiálne zaťaženie: Dva rady guľôčok zdieľajú radiálnu silu a znižujú koncentráciu napätia v jednotlivých bodoch.
Axiálne zaťaženie: Návrh kontaktného uhla rozkladá axiálnu silu na radiálnu silu a štruktúra dvojradového rasu môže kompenzovať ťah v oboch smeroch.
Zaťaženie krútiaceho momentu: Schopnosť odolať prevráteniu momentu je výrazne lepšia ako v prípade ložísk s jedným radom.
- Vplyv kľúčových parametrov dizajnu
Kontaktný uhol (α):
α = 15 °: Zamerajte sa na radiálne zaťaženie (napríklad zariadenie na čerpadlo).
α = 25 ° ~ 40 °: Zameranie na axiálne zaťaženie (napríklad vreteno strojového náradia).
Úprava predpätia: Eliminujte povolenie na predpätie, zlepšiť tuhosť, ale vyvážiť riziko zvýšenia teploty.
- Vylepšenie materiálu a procesu
Oceľový guľový materiál: Keramická guľa (SI3N4) môže znížiť hmotnosť a odolávať vysokej teplote.
Leštenie drážok: Nano-mierka povrchová liečba znižuje stratu trenia.
3. Typické scenáre aplikácií
Vretená stroja: Vysoké požiadavky na tuhosť pri obojsmernej reznej sile.
Priemyselné robotické kĺby: Dynamické zaťaženie medveďov vo viacerých smeroch.
- Scenáre s vysokou zaťažením a vysokorýchlostnými kompatibilnými scenármi
Prevodovka: Vysielajte radiálnu silu a axiálny ťah súčasne.
Centrifugálny kompresor: Požiadavky na stabilitu pri vysokej rýchlosti rotácie.
4. Výber a používať odporúčania
Výberové body
Typ zaťaženia: Axiálny/radiálny pomer určuje výber kontaktného uhla.
Limit rýchlosti: Pozrite sa na limitnú rýchlosť (hodnota DN) v príručke ložiska.
Metóda mazania: mazanie maziva (ľahká údržba) alebo mazanie oleja (scenár vysokorýchlostnej rýchlosti).
Bežné nedorozumenia
Nesprávne predpätie: Nadmerné zvýšenie teploty a nadmerné zdĺhavo spôsobuje vibrácie.
Zmiešané párovanie: Vyhnite sa miešaniu s ložiskami s jedným radom, aby ste spôsobili nerovnomernú silu.
Údržbár
Pravidelne kontrolujte vôľu: Predpätie sily môže po opotrebení zlyhať.
Cyklus mazania: Interval zmeny tukov je potrebné skrátiť v prostredí s vysokou teplotou.
